Когда металл соединяют сваркой, важно знать - всё ли прошло как надо. Ведь от качества шва зависит прочность и безопасность всей конструкции. Если сварка слабая или в ней скрытые дефекты, последствия могут быть серьёзными. Поэтому проводят специальную проверку. Её задача - вовремя выявить дефекты, которые не видны глазом. Это и называется дефектоскопией сварных швов.
Диагностика нужна на самых разных этапах. Например, перед вводом изделия в работу. Или после ремонта. А иногда и в процессе эксплуатации. Ведь даже старый шов со временем может дать сбой. Проверка помогает понять, соответствует ли соединение техническим требованиям. И можно ли безопасно использовать объект дальше.
Что такое дефектоскопия сварных швов и зачем она нужна?
Процедура дефектоскопии — это не догадка на глаз. Это конкретные методы и приборы, которые дают точную картину. Самые популярные — ультразвуковой контроль и визуально-инструментальный подход. В первом случае всё работает примерно как узи. Во втором — подключают измерительные инструменты и оптику.
Металлические швы изучают не случайно. Там может скрываться:
• трещина внутри шва, невидимая снаружи;
• пустота или непровар в середине;
• перегрев и изменение структуры металла;
• наличие шлака или инородных включений;
• нарушение формы или размеров соединения.
Эти дефекты нельзя оставлять без внимания. Они уменьшают прочность и надёжность. Даже если снаружи всё кажется идеальным. Поэтому инженеры не полагаются на интуицию. Они используют точную технику и проверенные методы.
Один из главных поводов провести проверку — входной контроль. Это обязательный этап, когда металл только поступает на объект. Потом дефектоскопию проводят после монтажа. Или после сварочного ремонта. Отдельное внимание — осмотру старых объектов, где сварка могла устареть или разрушиться со временем.
Как работает ультразвуковой контроль сварных швов?
Ультразвуковая проверка — это самый точный способ диагностики. Он основан на принципе отражения звука. Аппарат посылает в металл волны. Те проходят через шов. Если внутри всё чисто — сигнал идёт прямо. Если есть пустота или трещина — он отклоняется.

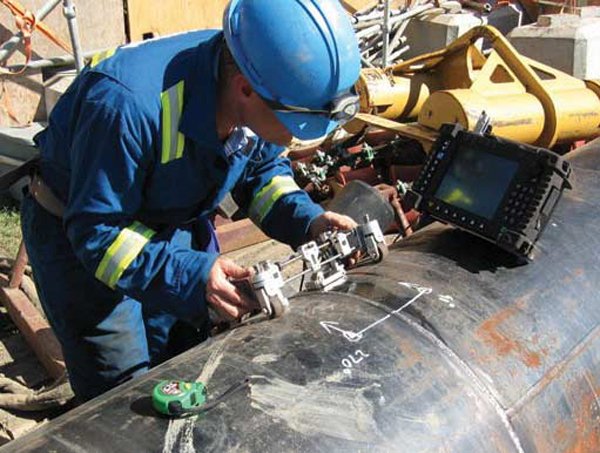

Оборудование для такой работы выглядит компактно. Это дефектоскоп с датчиком и экраном. Специалист водит датчиком по поверхности. Аппарат показывает отклонения. Можно выявить продольные, поперечные или поверхностные дефекты. Некоторые приборы ловят даже минимальные неоднородности.
Есть разные типы волн. Продольные — самые проникающие. Поперечные — более чувствительны к трещинам. Поверхностные анализируют края и внешние участки. А головные волны важны при сложной геометрии. Каждая задача требует своего подхода. От правильного выбора метода зависит точность результата.
После завершения проверки специалист делает заключение. Оно оформляется документально. В нём указываются все выявленные отклонения. Если шов соответствует нормам — конструкцию допускают к работе. Если есть серьёзные проблемы — назначают доработку или ремонт.
